9月29日下午，安達智能在總部成功舉辦 “智涂慧檢，合鑄匠心——我們的下一代制造引擎” 新品發布會，正式推出基于3D打印技術的 iPJet-7 數字化噴涂機，標志著我們在智能制造與數字化封裝領域邁出關鍵一步。
開啟數字化噴涂新紀元
發布會伊始，研發中心副總監夏旭敏夏總為大會作開幕致辭。夏總指出：“iPJet-7不僅僅是一臺設備，更是安達智能從‘制造’邁向‘智造’的關鍵一步。它把我們多年的流體控制技術積累，與3D打印、機器視覺和數字建模深度融合，重新定義了表面封裝的工藝標準?！?/strong> 夏總的發言高屋建瓴，為本次發布會奠定了技術與創新并重的基調。
何為“智涂”與“慧檢”？

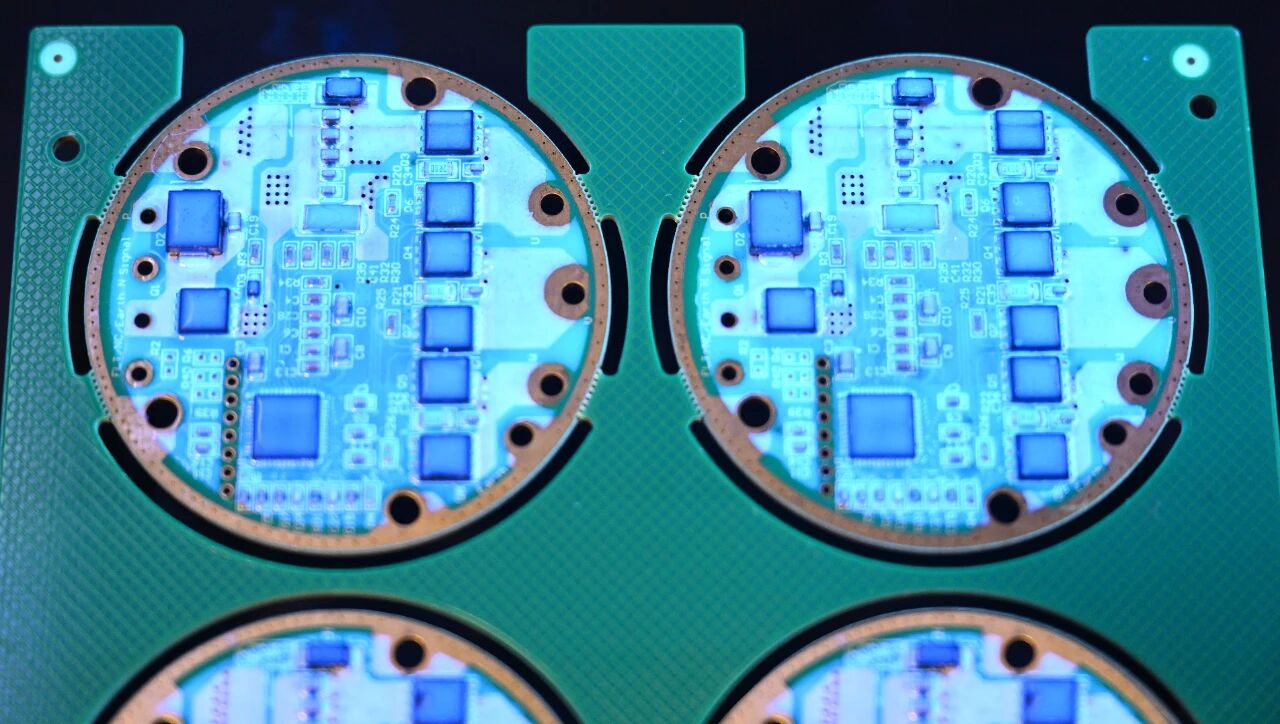

“智涂”，指的是iPJet-7采用的高精度數字化噴印技術，通過上千個獨立控制的壓電噴孔，將UV膠水以微米級精度噴射至PCB、FPC等電子元件表面，實現3D形態的“鎧甲式”封裝保護。

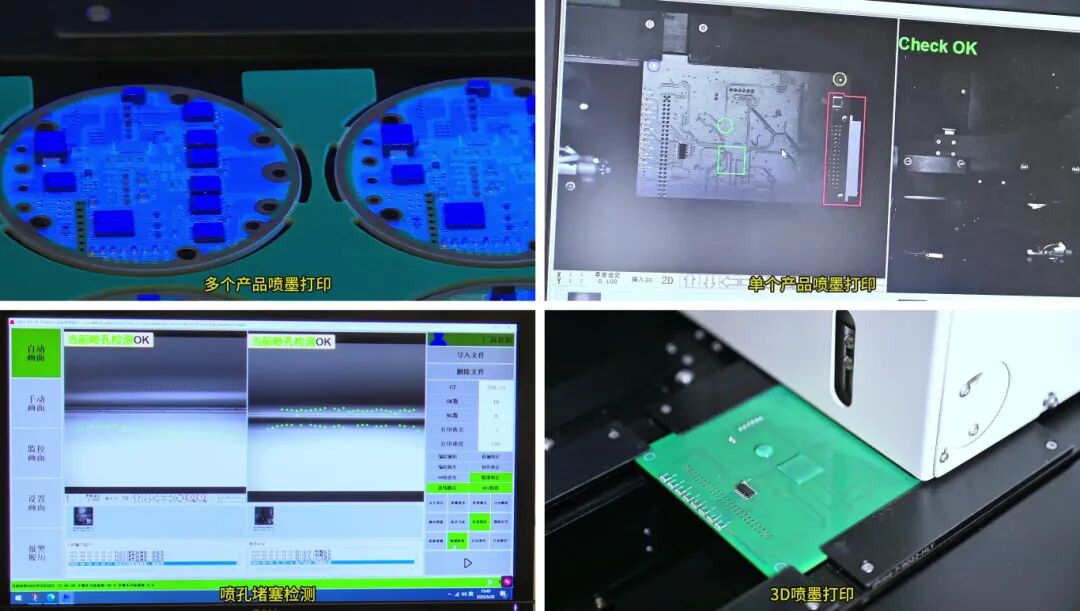

“慧檢”，則體現在其智能視覺系統、視覺引導、噴孔自檢、AOI質量檢測、自動保濕維護等一系列智能化功能，確保設備在高速運行中依舊穩定、可靠、零失誤。
創新點一覽：不止于“噴涂”，更是“數字建模”
全數字化工藝流程：支持Gerber、CAD、STL、PDF等多種文件導入，實現“設計即生產”。
智能噴頭系統：噴孔數量超1000個，獨立控制，分辨率達400dpi，最小墨滴體積80pl。
3D堆疊封裝：通過UV-LED水冷固化，層層堆疊，最薄單層可達0.016mm，實現精準厚度控制。
零人工干預維護：具備自動保濕、噴孔堵塞檢測、膠路循環等智能維護功能。
環保節能：無溶劑揮發、無廢水產生，材料利用率提升至少1/3。
現場互動：聚焦價值，答疑解惑
在精彩的發布環節之后，現場進入了氣氛熱烈的互動問答。多位同事踴躍提問，針對產品的實際應用、技術細節與市場潛力與夏總及技術團隊進行了深入交流。

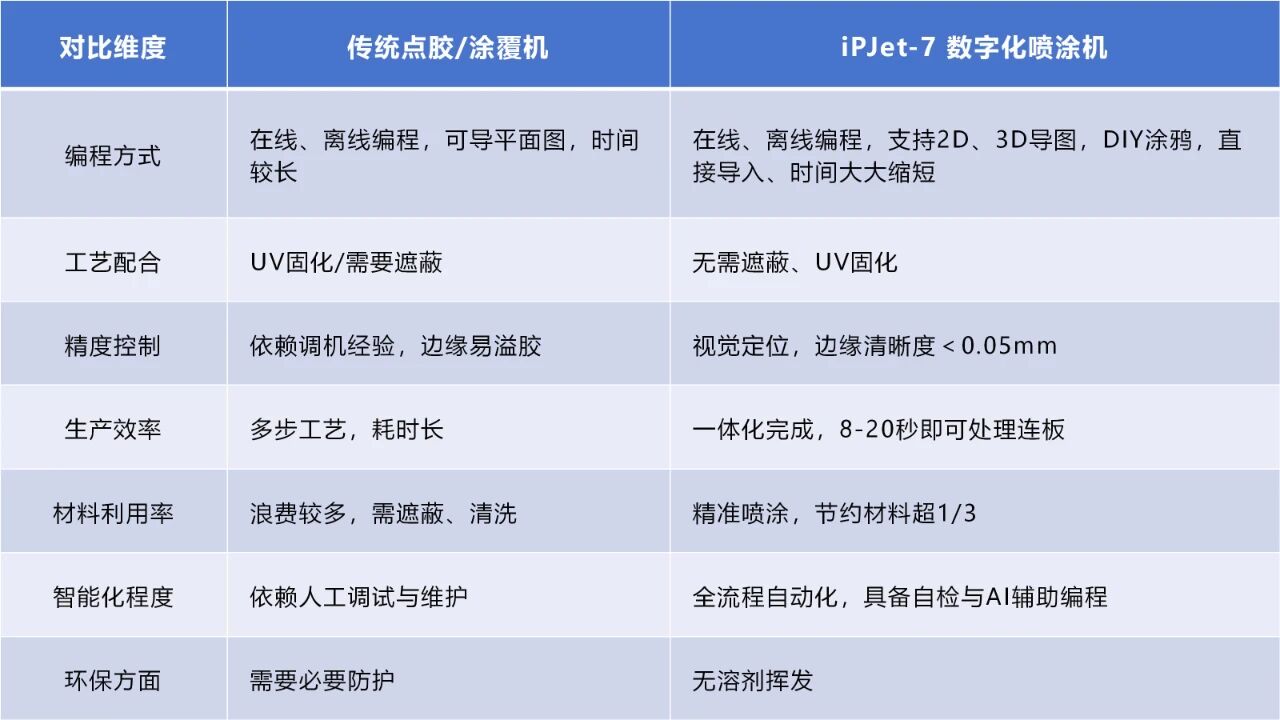

與傳統點膠/涂覆機相比，iPJet-7有何不同？
為客戶帶來哪些價值？
提升良率：精準噴涂，避免溢膠、飛濺，增強產品可靠性。
降本增效：簡化工藝流程，節省人力、材料與時間成本。
柔性生產：支持小批量、多品種快速換線，適應電子制造高頻換型需求。
綠色制造：無有害揮發，符合環保與職業健康標準。
市場前景：數字化封裝正當時
隨著5G、新能源汽車、半導體、Mini/Micro LED等高端電子產品的快速發展，對PCB防護工藝提出了更高要求——更精密、更可靠、更柔性。
智涂慧檢，合鑄匠心

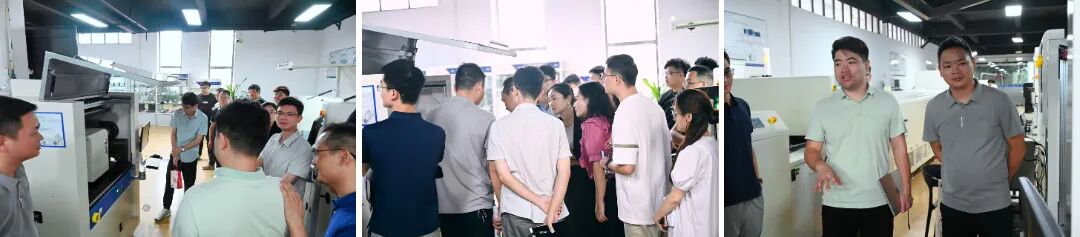

發布會現場，我們不僅進行了產品揭幕與深度講解，還設置了實物展示與互動體驗區，讓與會同事近距離感受iPJet-7的“智涂”與“慧檢”。
安達智能，始終致力于推動智能制造產業升級，做世界一流的智能裝備。
iPJet-7，不止于一臺設備，更是下一代制造引擎的開啟。
