INKJET噴墨打印機系列

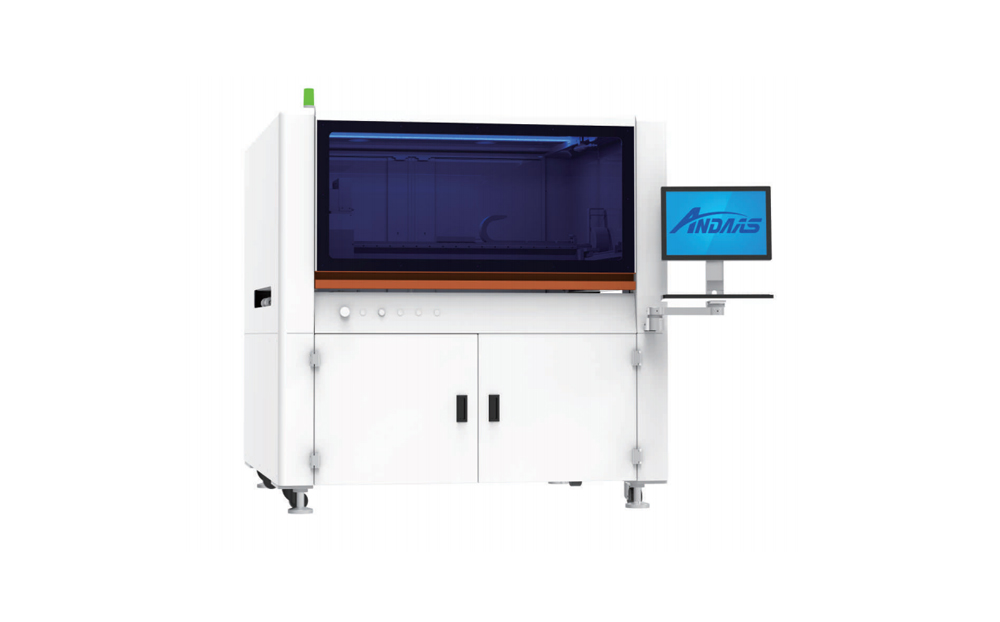

IP-680離線式噴墨打印機
設備簡介：設備用于數碼控制技術直接噴印，顛覆傳統絲印制造工藝，客戶Gerber資料導入設備，依靠數碼控制技術，將字符通過高精度噴頭直接噴印到PCB硬板和FPC軟板上，經過UV-LED烘干，即噴即干，省卻了傳統絲印制版、顯影曝光的一系列程序，給客戶帶來高分辨率、高效率及低成本產品。 應用行業：PCB、FPC、玻璃、包裝、亞克力、金屬板等多種行業。 |
|
| 功能配置 | 技術參數 |
| 設備型號 | IP-680F |
| 外型尺寸 | L=2100、W=1500、H=1700 (mm) |
| 設備重量 | 2500kg |
| 控制方式 | 工控機 + 板卡 |
| 運行軟件 | 安動控制軟件 + windows系統 |
| 編程方式 | Gerber文件、ODB++格式/BMP圖片 |
| 主軸數量 | X1、X2、Y、Z |
| 驅動 | X1、X2、Y直線馬達，Z伺服馬達 + 滾珠絲桿 |
| 行程 | X:800mm Y:1220mm Z:50mm |
| 支持噴頭數量 | 標配4個 (1-8個選配) |
| 最大產能 | 150面/小時 (量產模式) |
| 支持雙拼 | 一次上料2P |
| 放板方式 | 手動 / 機械手 |
| 工作方向 | 前 (選配前進后出） |
| 對位方式 | CCD視覺定位 |
| 定位方式 | 壓四邊 + 真空吸 |
| 噴頭清洗裝置 | 真空清洗 |
| 電源 | AC220V 50/60HZ + 380V 50/60HZ |
| 氣壓 | 0.6Mpa |
| 總功率 | 2KW |
| 對位精度 | ±35um |
| 噴印板厚 | 0.5~4mm |
| 最小線寬 | 75um |
| 最大分辨率 | 1440X1440dpi |
| 供墨方式 | 連續負壓供墨 |
| 固化方式 | LED UV固化 |
| 最大噴印速度 | 600mm/S |
| 墨滴大小 | 6PL |
| 油墨 | Taiyo MW300、Agfa Wh04、UV固化油墨 |
| 墨水容量 | 2L |
| 墨水檢測 | 自動檢測 |
| 安全標準 | CE |
| 對位方式 | 雙CCD |
| 打印模式 | A-A / A-B |
| 量產模式 | 1440x720 (15S) |
| 精細模式 | 1440x1080 (25S) |
| 超精細模式 | 1440x1440 (35S) |
| 適應產品尺寸 | 最小225*250mm，最大555*265mm |
